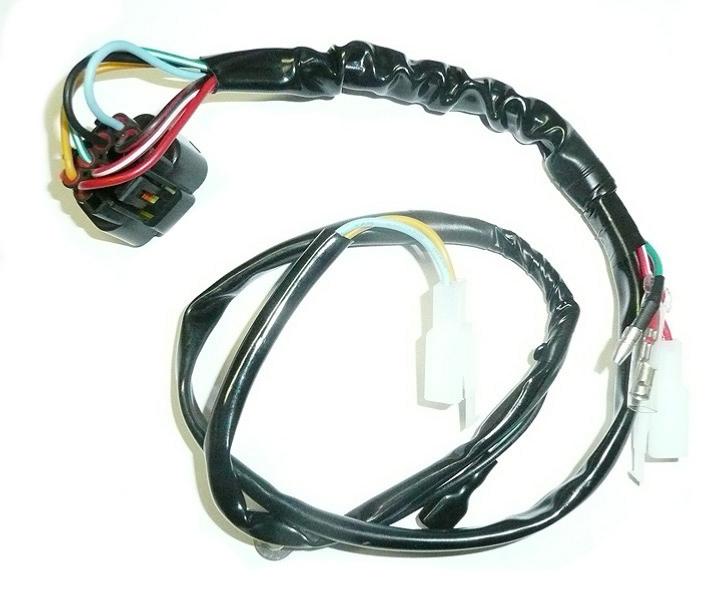

Faisceau pour allumage RED DEVIL
Compatible avec moteur:
- YX (149,150) TOKAWA (149, 150, 160) DAYTONA, ZONGSHEN, LIFAN 150.
- Sa cosse étanche qui se branche sur le CDI contient 7 fils.
- Une cosse femelle avec 1 fil (rouge/blanc) et un fil (noir/rouge) se connecte au moteur.
- le fil rouge se connecte au fil (bleu/blanc) du stator (capteur d'impulsion sur la sortie moteur)
- le fil (vert/blanc) à connecter au fil vert du stator (capteur d'impulsion sur la sortie moteur)
- le fil bleu avec une cosse plate pour alimenter la bobine haute tension.
- le fil noir avec une cosse ronde (pour faire la masse) à fixer entre le châssis et la fixation bobine haute tension.
- un bleuclair et un fil jaune (parfois orange) pour aller au coupe circuit.
|
